自從蘋果把指紋識別功能成功引入到智能手機的應用生態后，電容式指紋識別模組獲得了迅猛的發展。而蘋果引領的蓋板封裝指紋識別模組工藝，憑借高顏值、高強度等特性，成為指紋模組業內的最佳用戶體驗方案，受到各大終端品牌的追捧，市場需求量急劇膨脹。
在電容式指紋識別模組生產工藝中，由于蓋板方案的工藝難度大于Coating方案，或者說Coating方案僅是半成品方案。在業界沒有完全掌握蓋板方案的生產工藝之前，很多的手機品牌廠商不得不退而其次的采用了工藝簡單、成本較低的Coating方案來應對市場的需求，可見指紋識別模組廠商也在蓋板工藝中面臨的具體化難題所困擾。
“勁拓自動化在接到客戶的需求后，針對指紋識別模組的產品特點，結合勁拓在電子行業多年的技術積累與經驗沉淀，把產業面相同工藝的作業模塊進行重新開發與優化，以最快的速度研發設計出了行業急需解決的蓋板工藝生產設備。”深圳市勁拓自動化設備股份有限公司項目經理陳東對《手機報》表示，從2016年4月份開始，勁拓股份開始批量給客戶提供貼合機，是國內第一家給生物識別行業批量提供貼合設備的生產商。
“勁拓自動化貼合設備與組環設備的成功上市，讓中國指紋識別模組廠商快速組織蓋板工藝指紋識別模組產能不再是難題，為中國手機品牌和終端用戶用上先進、穩定的指紋識別模組，掃清了工藝與設備上的障礙。”陳東表示，蓋板方案指紋識別的工藝難點在于，除了要解決Coating方案所有的技術要素外，還要解決蓋板方案中新增的各種材料間工藝匹配與穩定性，并不僅僅只是解決簡單的物理結構件組裝的運動控制。
“當然，對于自動化設備來說，運動控制依然十分重要，解決各零組件組裝過程中的對位精度，防止各構件在加工過程中被污染和損傷，同樣需要對指紋識別模組的行業特點有著深刻的認識。“陳東認為機器裝備的研發和生產，一定要取得與應用行業類似的設備管理理念。”勁拓自動化所有研發的設備在設計方面，完全按照電子行業的電學管理要求進行，在生產方面也是采取與客戶車間同等的凈化管理條例，在凈化車間里進行嚴格管控與施工。這種與客戶行業管理同步的理念，保證了勁拓自動化的設備，從設計開始就完全融入到了客戶的產線管理中，最大限度降低了客戶使用、維護設備方面的成本。“
在指紋識別的蓋板貼合過程中，勁拓自動化把整個工藝分成三個部分來解決：熱固膠的預貼、蓋板貼合、組環。工藝控制方面，重點主要解以下這些行業痛點：氣泡控制，貼合后不允許有氣泡的產生；貼合平整度，保證指紋識別結果的局部深淺效果；貼合的厚度控制，匹配不同厚度的IC和不同IC對膠的厚度要求；表面粗糙度的控制，避免不平整的膠表面造成指紋識別結果的不清晰；還有對位精度的控制和低的返修率等等。
在熱固膠的預貼過程中，勁拓自動化主要針對氣泡和膠縮，對設備的加熱溫度參數、預貼壓力、膠取放模式等進行優化，把預貼和撕保護膜兩個動作同時在一個工位上完成，為下一工序作好準備。
其中控制熱固膠的厚度和平整度方面，勁拓自動化采用監控壓力方式進行；取料則把受力點集中在保護膜上，防止熱固膠本身受力被拉扯；平整度控制則采用了固定機構來控制平臺間隙，避免熱固膠受力變形。
而蓋板貼合過程中，除了跟熱固膠預貼一樣，對設備的加熱溫度參數、貼合壓力、等進行優化外，勁拓自動化利用公司強大的機器視覺實力，通過高像素相機兩次抓取圖像，在實時檢測熱固膠預貼良率的同時，并對采集圖像數據進行軟件算法優化對比后，利用像素對位技術來保證蓋板和芯片的對中精準度控制在10微米以內，還能實時監控顯示本壓過程中的位置變化以控制品質。
蓋板方案的指紋識別模組蓋板材質一般是玻璃、陶瓷、藍寶石等脆性材料，因此組金屬環時的良率更為重要。如何保證組環時不損傷到蓋板和芯片，并能提供一定的返修機會來降低生產成本，是行業最關心的問題。
勁拓自動化在組金屬環工藝環節，對銀膠和黑膠涂覆都采用了壓電噴膠技術，并加入了膠線高度適時監控裝置自動控制膠量，來保證膠線的均勻性、連續性。另外勁拓自動化在設備上配置兩個獨立的膠線生產子系統來讓銀膠和黑膠涂覆同時進行，防止兩種膠體隨時間產生不同步的形變。
貼金屬環環節勁拓自動化同樣發揮了公司強大的的機器視覺實力，也是通過高像素相機兩次抓取圖像，在線實時檢測膠線品質，進行點膠半成品進行品質挑選的同時，對采集圖像數據進行軟件算法優化對比，利用像素對位技術來保證金屬環和蓋板的對中精準度控制在10微米以內，避免壓傷蓋板及芯片，保證了整個蓋板工藝生產過程中的良率及效率。
陳東并且強調，勁拓自動化生產的指紋行業設備除了很好解決了各個生產環節的工藝難點外，其完美的產能組織能力與生產線布線能力也達到了行業頂尖水平。其中勁拓在每個工藝部分都采用了雙工位或多工位自由組合的模式來自由組線，并且每個工位之間獨立擁有自己的控制體系，彼此之間實時聯線共享數據。有條件的客戶還能實現生產線全線任意組合，加工過程中整個生產線可以無人值守，生產數據和品質數據等，均可以數據自動上傳、品質實時反饋、參數主動修正。也就是說，所有采用勁拓自動化的設備和組成的全自動生產線，全部都完全符合最先進的工業4.0規范，有著強大的設備與生產升組能力，是指紋識別行業組織產能的最佳選擇。

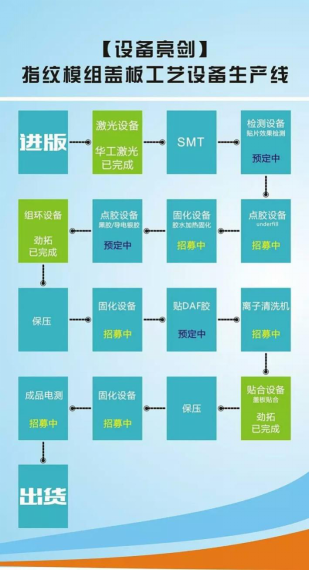

為深度解析前置指紋模組蓋板工藝制程工藝難題，手機報于2016年10月20日“第二屆生物識別博覽會”展會現場，將聯合相關設備廠商展示指紋模組蓋板工藝設備生產線，與行業同仁現場探討工藝難題。
參與請聯系：余先生13510712596唐先生13760226347
