對工業和商業計算機系統來說，觸摸屏界面是一種廣受歡迎的技術。觸摸屏技術消除了對鍵盤或傳統鼠標的需求，而是可通過代表特定任務的圖標實現簡單、直接的交互。

    在工業應用中，觸摸屏的這個特性有助于現場操作人員把精力集中在應用上，并且大多數操作者都能正確地使用觸摸屏，而不論他們的計算機技能如何。觸摸屏成功應用的關鍵是選擇合適的技術，并按照必需的步驟把觸摸屏整合到平板顯示系統中。這項工作正越來越多地由系統集成商來完成，他們設計觸摸屏，并把觸摸屏集成在標準的LCD系統中，從而使用戶無需再配備潔凈室。

    一個完整的集成式觸摸屏開發套件包括控制器、接口電纜和LCD。系統集成商通常可根據每個客戶的要求提供具有合適功能的定制系統，這對不熟悉或缺乏觸摸屏設計經驗的系統設計者來說尤其有用（圖1）。本文將討論集成了觸摸屏功能的平板顯示系統的開發步驟及設計關鍵點。

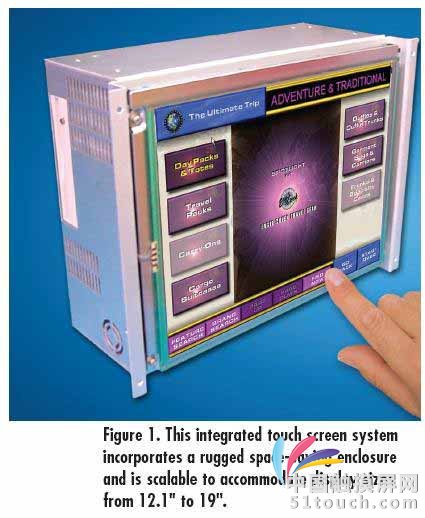

圖1：集成式觸摸屏系統包含一個耐磨損的狹小外殼，該系統可以升級以適應從12.1英寸到19英寸的顯示器尺寸。

 1．應用定義

    在定義應用時需要考慮這些問題：這個集成了觸摸屏功能的平板顯示系統主要應用在什么地方？它將用在工業控制或機器自動化系統、醫療應用系統、銷售點（POS）系統或信息點（POI）系統、信息亭或自助服務亭，還是數字簽名應用？它將放置在室內還是室外？是否將用在惡劣環境中？它所要求的工作溫度范圍是多少？是否將在多種不同的環境中使用？它們將如何集成觸摸屏功能？

    觸摸屏面板可直接粘貼在LCD的前表面或顯示器的邊框上，為便于在損壞時更換屏幕，也可以采用機械方式安裝。直接粘貼觸摸傳感器，或?qū)⒂|摸傳感器安裝在邊框上均要求在專門的潔凈室環境中進行，特別是直接粘貼傳感器必須由受過嚴格訓練的安裝人員使用專用設備進行。采用機械方式安裝的觸摸傳感器，是一種設計用來安裝在顯示設備外部的觸摸傳感器，可以通過物理設備（例如支架或壓力襯墊材料）將它們固定在顯示設備外部。外部觸摸屏對LCD的影響較小，并且可以在現場或維修點替換傳感器時使用。觸摸屏控制器的功率要求也是一個需要考慮的問題，因為許多觸摸屏控制器在5V或12V直流電壓下才能正常工作（圖2）。

圖2：觸摸屏系統的主要組成部分，它采用了一個外部安裝型觸摸面板。

 2. 安裝觸摸屏的準則

    在設計觸摸屏顯示器時,需要考慮的重要性能指標包括：觸摸點的數目、觸發力度、LCD像素間距、期望的響應時間、工作壽命（觸摸次數）和觸摸分辨率。除了必須知道LCD顯示器和邊框的全部尺寸以及LCD的類型（例如無源矩陣或有源矩陣TFT LCD）之外，還需考慮下面幾個額外的問題：是否需要防炫射或防反射性能？是否要求在日光下閱讀所需的高亮度或高透反性能？（在日光閱讀所要求的亮度通常為600cd/m2（尼特）或更高，具體數值依賴于其它相關性能，例如，通常由大部分LCD的制造商或增值集成商提供的防反射表面處理。）是否需要對顯示器玻璃進行粘接以防在室外公共環境遭到破壞？在價格、性能、質量以及能否長期供貨這幾個因素中,哪個更重要？其它需要考慮的參數還包括外部連接方式、安裝方式和工作環境參數。
