區寶霖先生 ASM太平洋 助理副總裁—CIS
朱永祥先生 ASM太平洋 資深市場發展部 經理—CIS
朱永祥先生 ASM太平洋 資深市場發展部 經理—CIS
新冠肺炎疫情加速了社會的自動化進程，可謂柳暗花明，化危為機。在疫情蔓延之際，民眾都積極防疫，大家都得保持社交距離，多國生產及服務亦因此停滯，日常生活受影響，重創全球經濟。如此情況下，人機協作便能發揮著重要的作用，好讓大家留在家中抗疫時亦能如常工作和活動。其次疫癥來襲，讓人們不得不放下對自動化的擔憂，還是更迫切地考慮讓自動化逐步取代人力工作，減少對人工的依賴及其影響，正是推動全球自動化的好機遇。
近年，具有3D感應技術的人機界面（HMI）早已應用于日常生活中，擁有快速及準確的傳感系統和簡易操作的特性，正是讓人機界面實現自動化的決定性因素。
順豐無人機送件（網上圖片）
支付寶刷臉支付（網上圖片）
自2018年底開始，飛時測距（ToF）的3D深度感測技術更成為各行各業趨之若鶩的新趨勢，從智能型手機、工業機械人、到汽車駕駛等，也可以找到ToF 3D深度感測技術的足跡。在智能型手機里，透過ToF 3D深度感測技術可快速進行人臉識別，以方便電子付款或個資安全等作用；工業上亦會透過ToF 3D深度感測技術令生產更加自動化，達至工業4.0（Industrial 4.0）或智慧生產（Smart Factory）；至于汽車工業，應用更為廣范，汽車輔助駕駛的光達應用（LiDAR）、駕駛者身份識別和手勢識別和駕駛者監控系統等，都會利用到ToF 3D深度感測技術。
應用·T o F
2019年中，ToF 3D深度感測技術更在智能型手機中大放異彩，很多著名品牌的手機，包括華為、Oppo、Vivo、LG和三星皆具備ToF 3D深度感測技術，以提升拍攝質素，透過人臉識別進行安檢及非觸式導覽。相信往后更多手機都會配備ToF 3D深度感測技術—有研究報告指出，在2020年將有超過一億八千萬部手機附設ToF 3D深度感測技術；至于在無人駕駛技術及高級輔助駕駛系統（ADAS），更令鏡頭模塊生產商帶來不同的商機與挑戰。
挑戰
市場上的ToF 3D深度感測技術主要分別兩大種類:Direct-ToF（d-ToF）及Indirect-ToF（i-ToF）。生產商會按照不同的需要而選擇對應的感測方法。
- Direct-ToF（d-ToF）:利用光線往返物件與傳感器的時間，計算出物體的距離和深度。
- Indirect-ToF（i-ToF）:計算光線往返物件與傳感器的相位差，從而得到與物件的距離和深度信息。
ToF 3D深度感測技術
在一般電子消費中，i-ToF為最廣泛應用的深度感測方法，但該技術亦有其美中不足之處—系統性誤差。
Indirect-ToF（i-ToF）由不同模塊并合而成，每個模塊皆需進行同步方可正常運作，但在同步的過程必定出現無可避免的系統性誤差。

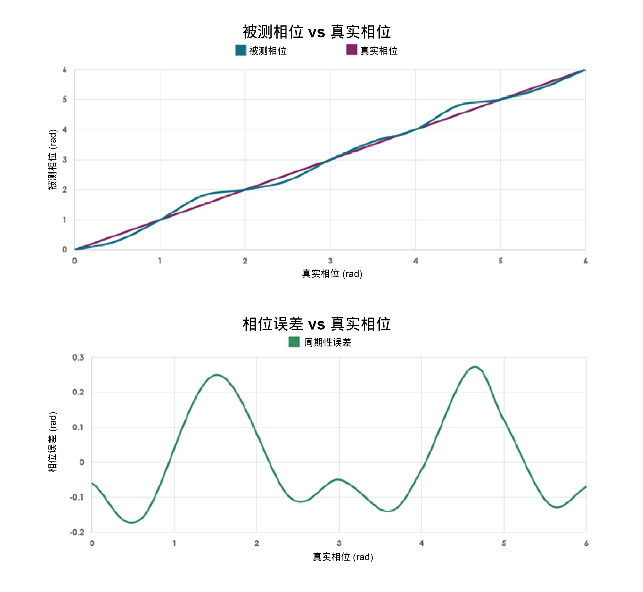

1.周期性誤差
- 非正弦信號—信號失真或誤判
- 相位差—周期性變調信號的波形改變及光功率的變異
2.Tx與Rx「收」和「放」的同步差異
- 發放器和接收器的始初化同步不一
- 系統設定與實作操作時的電壓不一
3.像素點協調誤差
- 因雜訊或干擾導致的精算誤差
4.熱致誤差
- 雷射二極體驅動器的效能會隨溫度而有所改變
因應不同的應用，普遍市場對ToF 3D深度感測技術所致的系統誤差可接受范圍為±10亳米，有一些應用例如在安全性解說等、網上電子付費等，則對誤差范圍有更高的要求，這些更嚴格的要求則為生產帶來不同形式的挑戰。
校準測試·量產
基于系統誤差，高端生產商會進行模組級別的校準，以迎合高端產品的要求，確保最終成品令客戶滿意。
所需校準步驟如下:
- 分析周期性誤差的原因并抵銷其差異
- 計算信號失真帶來的誤差并將其抵銷
- 把發放器和接收器的同步差異減到最低
- 優化像素級別的一致性
除了有效校正和測試以減少i-ToF系統性誤差外，部分高端生產商還會為客戶量身設計，提供一站式ToF 3D深度感測技術解決方案，以滿足不同需求。
- 自動化生產：利用專業分析優化生產流程，既減少人為污染、降低成本，還提升產品良率
- 具備擴展化設計，按照不同需要，靈活變更及組裝
- 容易轉換不同尺寸的模組和不同模組，適應不斷變化的感測技術市場
- 提供相對穩定及高產量
- 比普遍市場對精度的要求更高，為未來準備

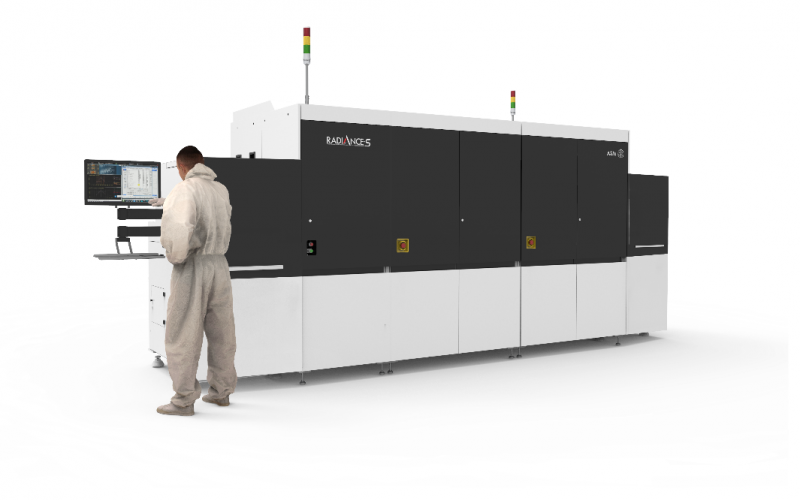

作為全球第一CMOS攝像頭傳感器設備生產—ASM太平洋最新研發的RADIANCE-S，揉合全球?qū)２牛缭浇裉斐删臀磥?lái)的設計，結合高量產性能、高良率和精準、測試及校準于一身，準確校正誤差優化生產，迎合客戶不同的應用，真正巨細無遺、與量產化無縫接軌的ToF 3D深度感測技術解決方案：
- 在線設計、無縫傳輸，快速量產及校準
- 二維碼追蹤，隨時隨地，實時監控及管理生產線的運作
- 配備模塊辨認功能，按不同需要，簡而快的轉換ToF 3D深度感測模塊，加快生產運作
經過精心設計，RADIANCE-S—的模組化系統可讓生產商隨意插換不同模組及測試和校準功能，以擴大生產規模、量產化生產。為減免ToF 3D深度感測技術的系統性誤差，RADIANCE-S特意為客戶準備精度校正功能：調整電流和電壓的一致性、控制ToF 3D深度傳感器模組的溫度和協調頻率等等，把系統性誤差帶來的影響減至最低。RADIANCE-S的校準和測試功能，完善了ASM太平洋為攝像頭模組及ToF 3D深度傳感器模組的生產設備解決方案。ASM太平洋正努力為全球推進自動化，開拓?cái)?shù)字化世界。
