近日，專業拆解機構TechInsights拆解了華為Mate 30 Pro 5G，型號是LIO-AN00，8 GB RAM+256 GB ROM。華為Mate 30系列是該公司年度旗艦智能手機，于2019年9月19日在慕尼黑發布。
它們采用了HiSilicon Kirin 990 5G SoC，將應用處理器和5G/4G/3G/2G調制解調器集成到一個組件中，由臺積電第二代7納米FinFET EUV（N7+）工藝技術制程制造。

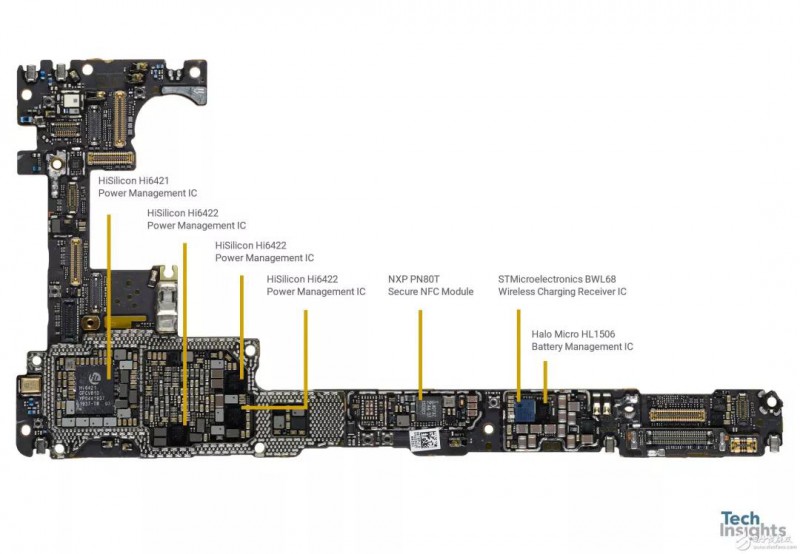

海思Hi6421電源管理IC
HiSilicon Hi6422電源管理IC
恩智浦PN80T安全NFC模塊
STMicroelectronics BWL68無線充電接收器IC
Halo Micro HL1506電池管理IC

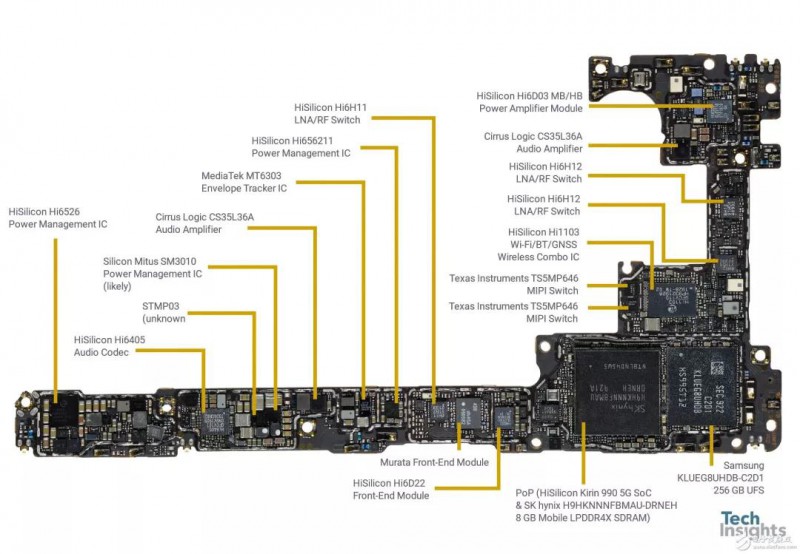

HiSilicon Hi6405音頻編解碼器
STMP03（未知）
Silicon Mitus SM3010電源管理IC（可能）
Cirrus Logic CS35L36A音頻放大器
聯發科技MT6303信封追蹤器IC
海思Hi656211電源管理IC
HiSilicon Hi6H11 LNA/RF開關
村田前端模塊
HiSilicon Hi6D22前端模塊
PoP（HiSilicon Kirin 990 5G SoC和SK Hynix H9HKNNNFBMAU-DRNEH 8 GB移動LPDDR4X SDRAM）
三星KLUEG8UHDB-C2D1 256 GB UFS
德州儀器TS5MP646 MIPI開關
德州儀器TS5MP646 MIPI開關
HiSilicon Hi1103 Wi-Fi/BT/GNSS無線組合IC
HiSilicon Hi6H12 LNA/RF開關
Cirrus Logic CS35L36A音頻放大器

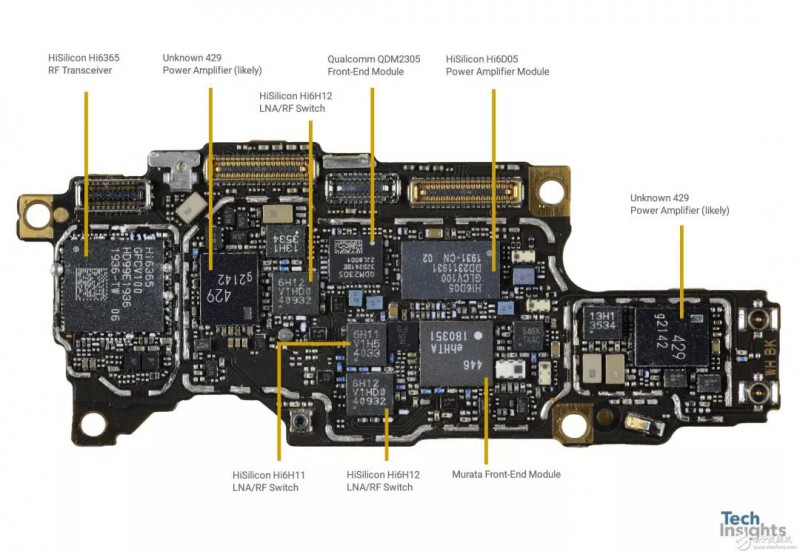

HiSilicon Hi6D03 MB/HB功率放大器模塊
HiSilicon Hi6365射頻收發器
未知的429功率放大器（可能）
HiSilicon Hi6H12 LNA/RF開關
高通QDM2305前端模塊
HiSilicon Hi6H11 LNA/RF開關
HiSilicon Hi6H12 LNA/RF開關
HiSilicon Hi6D05功率放大器模塊
村田前端模塊
未知的429功率放大器（可能）
麒麟990 5G：5G應用處理器/調制解調器
除了華為Mate 30 5G和Mate 30 Pro 5G之外，全球所有5G手機，無論們是由什么供電（高通Snapdragon，三星Exynos或HiSilicon Kirin），都具有獨立的5G調制解調器，可與傳統4G AP/調制解調器配對。麒麟990 5G是首顆5G SoC，該設備在單個組件中集成了集成的應用處理器和5G/4G/3G/2G調制解調器。
我們手機中的Kirin 990 5G是一個封裝式封裝（PoP），其中包括Kirin 990 5G SoC芯片和SK Hynix H9HKNNNFBMAU-DRNEH 8 GB移動LPDDR4X SDRAM，與我們?cè)谌A為Mate 20 X（5G）中看到的DRAM相同。

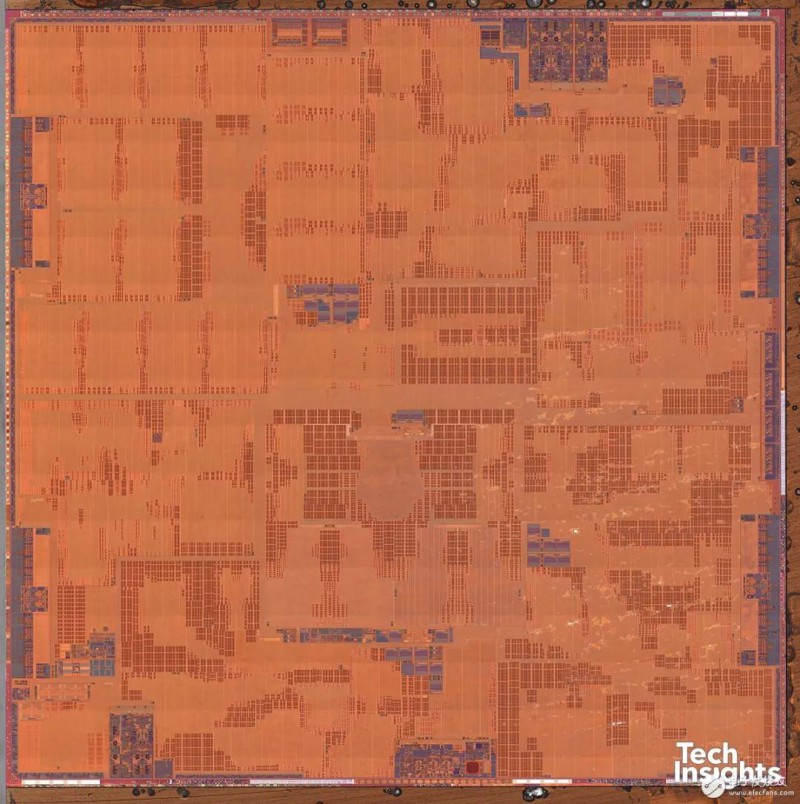

麒麟990 5G SoC的芯片尺寸為10.68mm x 10.61mm=113.31mm 2。相比之下，Mate 20 X（5G），麒麟980 4G AP/調制解調器的芯片尺寸為8.25mm x 9.16mm=75.57mm 2，而獨立的5G調制解調器Balong 5000的芯片尺寸為9.82mm x 8.74mm=85.83mm 2。麒麟980 4G AP/調制解調器芯片尺寸+5G Balong調制解調器芯片尺寸=161.4mm 2。麒麟990 5G SoC的裸片尺寸為113.31mm 2，與以前的雙組件解決方案相比要小得多。
本次拆解，我們看到從電源、音頻、RF、射頻收發器、SOC等均是華為自研芯片，比例大約占一半！這說明，華為在其智能手機中加強了芯片自研，加快了國外器件的替代。
海思Hi6421電源管理IC
海思Hi6422電源管理IC
海思Hi6405音頻編解碼器
海思Hi656211電源管理IC
海思Hi6H11 LNA/RF開關
海思Hi6D22前端模塊
海思麒麟990 5G SoC
海思Hi1103 Wi-Fi/BT/GNSS無線組合IC
海思Hi6H12 LNA/RF開關
海思Hi6D03 MB/HB功率放大器模塊
海思Hi6365射頻收發器
海思Hi6H12 LNA/RF開關
海思Hi6H11 LNA/RF開關
海思Hi6D05功率放大器模塊
